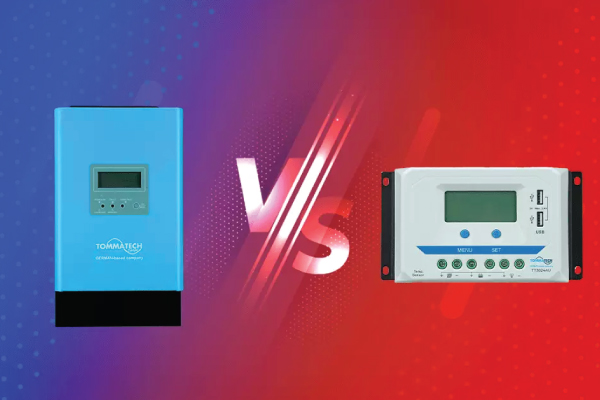

MPPT ve PWM Şarj Regülatörlerinin Teknik Karşılaştırması
Güneş enerjisi sistemlerinde, özellikle off grid (şebekeden bağımsız) veya hibrit sistemlerde, panellerden gelen enerjinin aküye doğru şekilde aktarılması için şarj regülatörü (charge controller) kullanılır. Piyasada iki ana teknoloji bulunur: PWM (Pulse Width Modulation) ve MPPT (Maximum Power Point Tracking). Bu iki teknoloji arasındaki farklar, sistem verimini ve akü ömrünü doğrudan etkiler.
PWM Şarj Regülatörü Nedir?
PWM, daha basit ve eski teknolojidir. Panellerden gelen voltajı, akünün voltaj seviyesine kesip düşürerek çalışır.
| Özellik | Açıklama |
|---|---|
| Çalışma prensibi | Panel voltajını akü voltajına indirir, fazla voltajı keser |
| Devre yapısı | Basit, az bileşenli |
| Panel voltajı | Akü voltajına yakın olmalı (örnek: 12V akü için 18V panel) |
| Verim | Düşük – Orta (%65 – %80) |
| Maliyet | Düşük |
PWM nasıl çalışır?
- 18V üreten bir panel, 12V aküyü doldurmak istediğinde
- PWM, 18V’u 12V’a düşürür, kalan 6V’luk enerji ısı olarak kaybolur
- Akü dolduğunda, şarjı kesmek için hızlı aç-kapa yapar
MPPT Şarj Regülatörü Nedir?
MPPT, daha gelişmiş ve verimli teknolojidir. Panelin maksimum güç noktasını sürekli takip eder ve panel voltajını akü ihtiyacına göre dönüştürerek optimum verimi sağlar.
| Özellik | Açıklama |
|---|---|
| Çalışma prensibi | Panelin maksimum güç noktasını (MPP) takip eder, voltajı dönüştürür |
| Devre yapısı | Karmaşık (DC-DC dönüştürücü, mikroişlemci) |
| Panel voltajı | Akü voltajından yüksek olabilir (örnek: 12V akü için 30-40V panel) |
| Verim | Yüksek (%92 – %98) |
| Maliyet | Orta – Yüksek |
MPPT nasıl çalışır?
- 36V üreten bir panel, 12V aküyü doldurmak istediğinde
- MPPT, 36V’u 12V’a çevirirken akımı yükseltir (güç korunur)
- Örnek: 36V x 5A = 180W → 12V x 15A = 180W (kayıpsız dönüşüm)
- Sürekli olarak panelin en verimli çalışma noktasını takip eder
Teknik Karşılaştırma Tablosu
| Kriter | PWM | MPPT |
|---|---|---|
| Verim (ortalama) | %65 – %80 | %92 – %98 |
| Düşük ışınım performansı | Zayıf (sabah/akşam/ bulutlu) | İyi (daha erken başlar, geç keser) |
| Panel voltajı gereksinimi | Akü voltajına yakın (±%20) | Akü voltajından yüksek olabilir (2-3 kat) |
| Soğuk havada performans | Düşük (panel voltajı yükselir, kayıp artar) | Yüksek (yüksek voltajı kullanabilir) |
| Uzun kablo mesafesi | Dezavantaj (voltaj düşüşüne duyarlı) | Avantaj (yüksek voltajla taşıma) |
| Akü tipi uyumu | Kurşun-asit (jel, AGM) | Tüm tipler (LiFePO4 için idealdir) |
| Ekran ve izleme | Basit (genellikle yok veya temel) | Gelişmiş (akım, gerilim, güç, enerji) |
| Fiyat | Düşük | Orta – Yüksek |
Verim Farkının Pratik Etkisi
Örnek sistem:
- Panel gücü: 400 Wp
- Akü: 12V 200Ah
- Ortalama günlük güneşlenme: 5 saat
| Regülatör | Sistem Verimi | Günlük Aküye Giden Enerji | Yıllık Kayıp (PWM’ye göre) |
|---|---|---|---|
| PWM | %70 | 400W x 5s x 0,70 = 1.400 Wh/gün | – |
| MPPT | %95 | 400W x 5s x 0,95 = 1.900 Wh/gün | +500 Wh/gün |
Yıllık fark: 500 Wh x 365 = 182,5 kWh
Bu fark, küçük bir evin buzdolabının yıllık tüketimine (yaklaşık 200 kWh) eşdeğerdir.
Hangi Durumda Hangi Regülatör?
PWM tercih edilmeli ise:
| Durum | Açıklama |
|---|---|
| Çok küçük sistem (50W altı) | Bahçe aydınlatması, küçük sulama |
| Bütçe çok kısıtlı | Başlangıç maliyeti öncelikli ise |
| Panel voltajı akü voltajına çok yakın | 12V akü için 18-20V panel kullanılıyorsa |
| Sadece yazlık / hafif kullanım | Yılda birkaç ay kullanılacaksa |
| Kurşun-asit akü (jel) | PWM, jel aküler için yeterlidir |
MPPT tercih edilmeli ise:
| Durum | Açıklama |
|---|---|
| Sistem 100W üzeri | Verim farkı amorti eder |
| Yıl boyu aktif kullanım | Her gün çalışan sistem |
| Lityum akü (LiFePO4) | MPPT, lityum şarj profilleri için idealdir |
| Düşük ışınım koşulları | Sabah/akşam/bulutlu havada daha fazla üretim |
| Panel voltajı akü voltajından yüksek | Özellikle seri panel bağlantılarında |
| Uzun kablo mesafesi | Yüksek voltajda taşıma, düşük kablo kaybı |
| Soğuk iklim | Soğukta panel voltajı yükselir, MPPT bunu kullanır |
Panel Dizilimi (Seri / Paralel) ve Regülatör Seçimi
PWM için:
- Paneller paralel bağlanmalıdır
- Toplam panel voltajı akü voltajına yakın olmalı
- Örnek: 12V sistem için 18V paneller paralel
MPPT için:
- Paneller seri bağlanabilir (daha yüksek voltaj)
- Toplam panel voltajı akü voltajının 2-3 katı olabilir
- Örnek: 12V sistem için 36V veya 48V paneller seri
- Avantaj: Daha ince kablo ile aynı güç taşınır, daha az kayıp
Sık Yapılan Hatalar
| Hata | Sonuç | Doğrusu |
|---|---|---|
| MPPT regülatöre düşük voltajlı panel bağlamak | Verim düşer, MPPT avantajı kaybolur | Panel voltajı akü voltajından en az 1,5 kat yüksek olmalı |
| PWM regülatöre yüksek voltajlı panel bağlamak | Fazla voltaj ısıya dönüşür, regülatör yanabilir | Panel voltajı akü voltajına yakın olmalı |
| Regülatör kapasitesini düşük seçmek | Regülatör yanar, sistem durur | Panel akımının 1,25 katı kapasite seçilmeli |
| Akü tipine uygun şarj profili ayarlamamak | Akü ömrü kısalır (özellikle lityumda) | Lityum için lityum profili seçilmeli |
MPPT’nin Ek Avantajları
- Soğuk havada kazanç: Soğuk günlerde panel voltajı yükselir. PWM bu voltajı keser, MPPT ise kullanır.
- Düşük ışınımda erken başlama: Sabah güneşi zayıfken MPPT, PWM’den 30-60 dakika önce üretime başlar.
- Uzun kablo imkanı: Yüksek voltajla taşıma sayesinde panel ile regülatör arasında 50-100 metre mesafe mümkündür.
- Geleceğe yönelik: Lityum akü geçişi yapıldığında MPPT uyumludur, PWM yetersiz kalır.
Asbet Enerji’nin Yaklaşımı
Off grid veya hibrit projelerde, sistem 100W üzerindeyse MPPT şarj regülatörü tercih ediyoruz. Başlangıç maliyeti daha yüksek olsa da:
- Daha fazla enerji üretimi (yılda %15-25 arası)
- Daha uzun akü ömrü (doğru şarj profili)
- Daha esnek panel dizilimi (seri bağlantı avantajı)
- Düşük ışınımda daha iyi performans
Bu avantajlar, 1-2 yıl içinde MPPT’nin ek maliyetini karşılamaktadır.
Unutulmamalıdır: PWM, geçmişin teknolojisidir. Yeni bir sistem kuruyorsanız, bütçeniz el verdiğince MPPT’ye yönelin. PWM sadece çok küçük (50W altı) veya çok kısıtlı bütçeli projelerde mantıklıdır.
