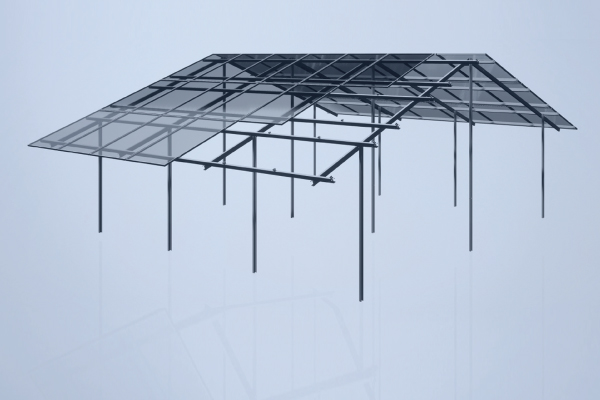

Çatı GES Projelerinde Statik Hesaplama Yöntemleri
Güneş enerji sistemi kurulumunda en çok ihmal edilen ancak en kritik mühendislik adımlarından biri statik hesaplamadır. Bir çatı, panellerin ağırlığını, rüzgar yükünü, kar yükünü ve montaj sisteminin ek yükünü güvenle taşıyabiliyor mu? Bu sorunun cevabı, statik hesaplama ile verilir. Hesaplama yapılmadan yapılan montajlar, zamanla çatıda oturma, çatlama ve hatta göçmeye neden olabilir.
Statik Hesaplama Neden Zorunludur?
| Risk | Sonuç |
|---|---|
| Yetersiz taşıyıcı kapasite | Çatıda oturma, eğilme, çatlama |
| Rüzgar yükünün ihmal edilmesi | Panel uçuşması, konstrüksiyon kopması |
| Kar yükünün ihmal edilmesi | Kışın aşırı yüklenme, çatı göçmesi |
| Dinamik yüklerin hesaplanmaması | Zamanla malzeme yorulması |
Yasal zorunluluk: İmar yönetmeliklerine göre, çatıya sabitlenecek her türlü ek yük için statik proje hazırlanması ve onaylanması gerekir. Sigorta şirketleri de hasar durumunda statik proje isteyebilir.
Statik Hesaplamada Dikkate Alınan Yük Türleri
1. Sabit yük (G – Dead Load)
Panellerin, konstrüksiyonun, kabloların ve bağlantı elemanlarının ağırlığı.
| Bileşen | Tipik Ağırlık |
|---|---|
| Güneş paneli (450 Wp) | 22-25 kg/panel (~11-12 kg/m²) |
| Alüminyum ray ve kelepçe | 3-5 kg/m² |
| Balast (düz çatıda) | 40-70 kg/m² |
| Toplam sabit yük | 15-20 kg/m² (balastsız) |
2. Hareketli yük (Q – Live Load)
Bakım personeli, kar birikimi, ekipman gibi değişken yükler.
| Yük Tipi | Değer |
|---|---|
| Bakım personeli | 100 kg/kişi (noktasal) |
| Kar yükü | TS 7046’ya göre bölgesel (30-150 kg/m²) |
3. Rüzgar yükü (W – Wind Load)
Rüzgarın panel yüzeyine yaptığı emme (negatif basınç) ve itme (pozitif basınç) etkisi.
| Parametre | Etkisi |
|---|---|
| Bina yüksekliği | Yükseldikçe rüzgar yükü artar |
| Çatı eğimi | Düşük eğimde emme, yüksek eğimde itme baskındır |
| Bölge rüzgar hızı | Türkiye 5 rüzgar bölgesine ayrılmıştır |
| Panel boşluk oranı | Rüzgarın panel altından geçişi yükü azaltır |
4. Dinamik yükler
Deprem, titreşim, rüzgarın anlık basınç dalgalanmaları. TS EN 1998 (Eurocode 8) esas alınır.
Statik Hesaplama Adımları
Adım 1: Mevcut çatı taşıyıcı sisteminin tespiti
| Yapılacak iş | Açıklama |
|---|---|
| Proje okuma | Varsa mevcut statik proje incelenir |
| Yerinde tespit | Kiriş, aşık, kolon aralıkları ve kesitleri ölçülür |
| Malzeme tespiti | Betonarme, çelik veya ahşap taşıyıcı tipi belirlenir |
Adım 2: Yüklerin belirlenmesi
- Panel ve konstrüksiyon ağırlığı (üretici kataloglarından)
- Bölgenin kar yükü (TS 7046 – Türkiye Kar Yükü Haritası)
- Bölgenin rüzgar yükü (TS EN 1991-1-4)
- Deprem bölgesi (TS EN 1998)
Adım 3: Yük kombinasyonlarının oluşturulması
Yönetmeliklere göre farklı yükler bir arada değerlendirilir:
| Kombinasyon | Açıklama |
|---|---|
| 1,4G + 1,6Q | Sabit + hareketli (normal durum) |
| 1,4G + 1,6W | Sabit + rüzgar (fırtına durumu) |
| 1,4G + 1,6S | Sabit + kar (kış durumu) |
| G + Q + W | Tüm yükler bir arada (en elverişsiz) |
Adım 4: Taşıyıcı sistemin yeterliliğinin kontrolü
- Mevcut kiriş/aşıkların moment ve kesme kapasitesi hesaplanır
- Gelen yüklerin bu kapasiteleri aşıp aşmadığı kontrol edilir
- Yetersiz durumda güçlendirme önerisi yapılır
Adım 5: Bağlantı noktalarının tasarımı
| Bağlantı Tipi | Kontrol Edilen Husus |
|---|---|
| Kelepçe (trapez sac) | Sac profilinin ezilmesi, kelepçe sıyrılması |
| Kiremit altı ayağı | Ahşap aşığa vida tutma kapasitesi |
| Betona dübel/ankraj | Beton kenar mesafesi, çekme dayanımı |
| Kimyasal ankraj | Ankraj boyu, beton kalitesi |
Pratik Statik Hesaplama Örneği
Örnek sistem:
- 10 panel (450 Wp, her biri 23 kg → toplam 230 kg)
- Konstrüksiyon ağırlığı: 50 kg
- Toplam sabit yük: 280 kg (22 m² alanda ≈ 12,7 kg/m²)
- Bina yüksekliği: 15 m
- Bölge: İstanbul (rüzgar bölgesi 1)
- Çatı eğimi: 30°
Rüzgar yükü hesabı (basitleştirilmiş):
| Parametre | Değer |
|---|---|
| Temel rüzgar hızı (Vb) | 28 m/s (İstanbul) |
| Bina yükseklik katsayısı | 1,0 (15 m için) |
| Çatı eğim katsayısı | 0,8 (30° için) |
| Hesaplanan rüzgar yükü | ≈ 45 kg/m² (emme) |
Sonuç: Toplam yük = sabit (12,7) + rüzgar (45) = 57,7 kg/m²
Mezban (aşık) aralığı 1.200 mm için gelen yük: 57,7 kg/m² x 1,2 m = 69,2 kg/m
Mevcut aşığın taşıma kapasitesi > 69,2 kg/m ise güvenli, değilse güçlendirme gerekir.
Statik Hesaplama Raporunda Bulunması Gerekenler
| Bölüm | İçerik |
|---|---|
| Genel bilgiler | Proje adı, adres, çatı tipi |
| Yük analizi | Sabit, kar, rüzgar, dinamik yükler |
| Yük kombinasyonları | TS EN 1990’a göre |
| Taşıyıcı sistem analizi | Mevcut kiriş/aşıkların kapasitesi |
| Bağlantı hesabı | Kelepçe, ankraj, vida kapasiteleri |
| Güçlendirme önerisi (varsa) | Ek profil, ek ankraj |
| Sonuç | Yeterli / Yetersiz + şartlar |
Statik Hesaplama Yaptırmamanın Bedeli
| Sorun | Onarım Maliyeti (Yaklaşık) |
|---|---|
| Çatıda oturma ve kiremit kırılması | 30.000 – 100.000 TL |
| Aşık eğilmesi, çelik konstrüksiyonda deformasyon | 100.000 – 300.000 TL |
| Çatı göçmesi (tüm çatının çökmesi) | 300.000 – 1.000.000+ TL |
| Panellerin uçuşması, hasar görmesi | Panel maliyeti + montaj |
| Sigorta hasar tazminatının ödenmemesi | Tüm sistem bedeli |
Sık Yapılan Statik Hatalar
| Hata | Sonuç | Doğrusu |
|---|---|---|
| Hesaplama yapılmadan montaj | Çatı hasarı, güvenlik riski | Mutlaka statik proje hazırlanmalı |
| Rüzgar yükünü düşük almak | Fırtınada paneller uçar | TS EN 1991-1-4’e göre hesaplanmalı |
| Kar yükünü ihmal etmek | Kışın aşırı yük, çatı göçer | TS 7046’dan bölge değeri alınmalı |
| Eski çatıların durumunu değerlendirmemek | Malzeme yorgunluğu, korozyon | Çatı denetimi yapılmalı |
| Bağlantı hesabı yapmamak | Zamanla gevşeme, kopma | Her bağlantı tipi için ayrı hesap |
Asbet Enerji’nin Yaklaşımı
Her projede statik hesaplamayı zorunlu kılıyoruz. Bu hesaplamayı:
- İnşaat mühendisliği lisansına sahip ekiplerimizle
- TS EN (Eurocode) ve Türkiye Bina Deprem Yönetmeliği’ne uygun
- Yerinde ölçüm ve mevcut projeye dayanarak
gerçekleştiriyoruz.
Statik raporun sonucuna göre:
- Yeterli ise: Montaja başlıyoruz
- Yetersiz ise: Güçlendirme projesi hazırlıyoruz veya çatı sahibini bilgilendiriyoruz
Unutulmamalıdır: Statik hesaplama, bir maliyet kalemi değil, güvenlik ve uzun ömür garantisidir. Hesaplama yaptırmaktan kaçınmak, ileride çok daha büyük maliyetlere yol açar.
