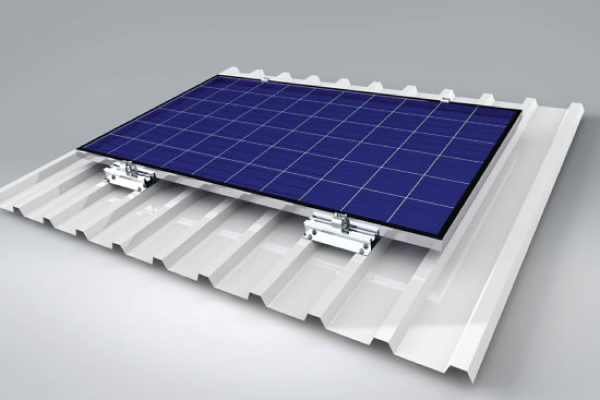

Trapez Sac Çatıya Panel Montajında Kelepçe ve Bağlantı Detayları
Trapez sac çatılar, özellikle sanayi tesisleri, depolar, lojistik merkezleri ve tarımsal yapılarda en sık karşılaşılan çatı tiplerinden biridir. Bu çatılara güneş paneli montajı yapılırken en kritik nokta, sac profiline zarar vermeden güvenli bir bağlantı sağlamaktır.
Trapez Sac Profili Nedir?
Trapez sac, soğuk şekillendirilmiş galvanizli çelik sacın, trapez (yamuk) kesitli bir formda preslenmesiyle üretilir. Profilin yüksekliği ve dalga aralığı markadan markaya değişir.
| Profil Özelliği | Tipik Değerler |
|---|---|
| Sac kalınlığı | 0,50 mm – 0,80 mm |
| Profil yüksekliği | 18 mm – 75 mm |
| Dalga aralığı (tepe-tepe) | 100 mm – 300 mm |
| Taşıyıcı aralığı (aşık mesafesi) | 1000 mm – 2000 mm |
Kullanılan Bağlantı Elemanları
Trapez sac çatılarda iki temel bağlantı yöntemi vardır:
1. Kelepçe (Klemens) Tipi Bağlantı
Kelepçe, sac profilinin tepesine sıkıştırılarak montajlanan, delme gerektirmeyen bir bağlantı elemanıdır.
| Özellik | Açıklama |
|---|---|
| Bağlantı şekli | Mekanik sıkıştırma (cıvata ile) |
| Sac delme | Gerekmez |
| Su sızdırma riski | Yok |
| Taşıma kapasitesi | Orta – Yüksek (profil kalınlığına bağlı) |
| Kullanım ömrü | 15-20 yıl (kelepçe contasının ömrüne bağlı) |
Kelepçe tipinin avantajları:
- Çatıda delik açılmadığı için su sızdırma riski sıfıra yakındır
- Montaj hızlıdır
- Sacın galvaniz kaplaması bozulmaz (korozyon riski düşük)
Kelepçe tipinin dezavantajları:
- İnce saclarda (0,50 mm altı) yetersiz tutuş olabilir
- Profil geometrisine özel kelepçe gerekir (her sac markası aynı değildir)
- Uygun sıkıştırma torku ayarlanmazsa zamanla gevşeyebilir
2. Vidalı (Delmeli) Bağlantı
Vidalı bağlantıda, sac profili doğrudan delinir ve vida ile bağlantı yapılır.
| Özellik | Açıklama |
|---|---|
| Bağlantı şekli | Kendinden delik açan vida |
| Sac delme | Gerekir |
| Su sızdırma riski | Var (contalı vida ile azaltılır) |
| Taşıma kapasitesi | Yüksek |
| Kullanım ömrü | 20-25 yıl |
Vidalı bağlantının avantajları:
- Her profil tipinde kullanılabilir
- Çok yüksek taşıma kapasitesi (ağır paneller veya kar yükleri için)
- Gevşeme riski düşük
Vidalı bağlantının dezavantajları:
- Delinen bölgeden su sızıntısı riski (contaya rağmen)
- Sacın galvaniz kaplaması bozulur (korozyon riski)
- Montaj süresi daha uzundur
- Yanlış vida seçiminde sac yırtılabilir
Kelepçe ve Vida Karşılaştırması
| Kriter | Kelepçe | Vidalı |
|---|---|---|
| Su sızdırma riski | Çok düşük | Düşük-Orta |
| Sac hasarı riski | Yok | Var |
| Montaj hızı | Hızlı | Orta |
| Taşıma kapasitesi | Orta-Yüksek | Yüksek |
| Sac kalınlığı gereksinimi | En az 0,50 mm | En az 0,45 mm |
| Profil geometrisine duyarlılık | Yüksek | Düşük |
| Gevşeme riski | Orta (periyodik kontrol gerekir) | Düşük |
Doğru Kelepçe Seçiminin Püf Noktaları
Trapez sac kelepçeleri üç kritik parametreye göre seçilir:
1. Profil yüksekliği
Kelepçenin kavrama aralığı, sac profilinin yüksekliğine tam oturmalıdır. 35 mm profil yüksekliğine 50 mm aralıklı kelepçe takılamaz.
2. Dalga başı genişliği
Her sac markasının tepe genişliği farklıdır. Kelepçe, tepeye tam oturmalı, yanlardan boşluk kalmamalıdır.
3. Sac kalınlığı
0,50 mm altı saclarda kelepçe kullanımı önerilmez. Daha ince saclar kelepçe sıkıştırmasında deforme olabilir.
Ray ve Kelepçe Sistemi Montaj Adımları
Adım 1: Sac profilinin tespiti
Hangi marka ve profilde sac kullanıldığı belirlenir. Kelepçe seçimi buna göre yapılır.
Adım 2: Kelepçelerin yerleştirilmesi
Kelepçeler, sacın tepesine (dalgasının üst noktasına) yerleştirilir. Kelepçeler asla sacın çukuruna (vadi kısmına) takılmamalıdır.
Adım 3: Rayların montajı
Alüminyum raylar kelepçelere cıvatalanır. Raylar genellikle sac dalgalarına paralel (boylamasına) veya dikey olarak yerleştirilir.
Adım 4: Rayların seviyesinin ayarlanması
Tüm raylar aynı seviyede olmalıdır. Trapez sac çatılarda profilden kaynaklanan yükseklik farkları, kelepçe altına eklenen şimlerle dengelenir.
Adım 5: Panellerin raylara bağlanması
Paneller, raylara orta ve uç kelepçelerle sabitlenir.
Sık Karşılaşılan Hatalar
| Hata | Sonuç | Doğrusu |
|---|---|---|
| Kelepçenin sacın çukuruna takılması | Tutuş zayıf, gevşeme | Sadece tepe noktasına takılmalı |
| Uygun olmayan kelepçe seçimi | Zamanla yerinden çıkma | Sac profiline tam uyumlu kelepçe |
| Vidalı bağlantıda conta atlanması | Su sızıntısı, çatı hasarı | Contalı vida ve ek silikon |
| Kelepçe torkunun ayarlanmaması | Gevşeme veya sac deformasyonu | Üretici tork değeri kullanılmalı |
| Sac taşıma kapasitesinin hesaplanmaması | Zamanla sac yorulması | Statik hesaplama yapılmalı |
Asbet Enerji’nin Yaklaşımı
Trapez sac çatılarda mümkün olduğunca kelepçe tipi bağlantıyı tercih ediyoruz. Bu sayede çatının su geçirmezlik özelliği korunuyor ve sacın galvaniz kaplaması bozulmuyor.
Proje öncesinde:
- Sac profili ve kalınlığı yerinde ölçülür
- Sacın taşıma kapasitesi hesaplanır (mühendislik raporu)
- Kelepçe üreticisinin yük test raporları kontrol edilir
- Rüzgar ve kar yüklerine göre kelepçe aralığı belirlenir
Unutulmamalıdır: Trapez sac çatıya yapılan montaj, sadece panelleri sabitlemek değil, çatının bütünlüğünü korumak demektir. Yanlış bağlantı, hem panel hem de çatı hasarına yol açar.
